圖片僅供參考,產品以實物為準

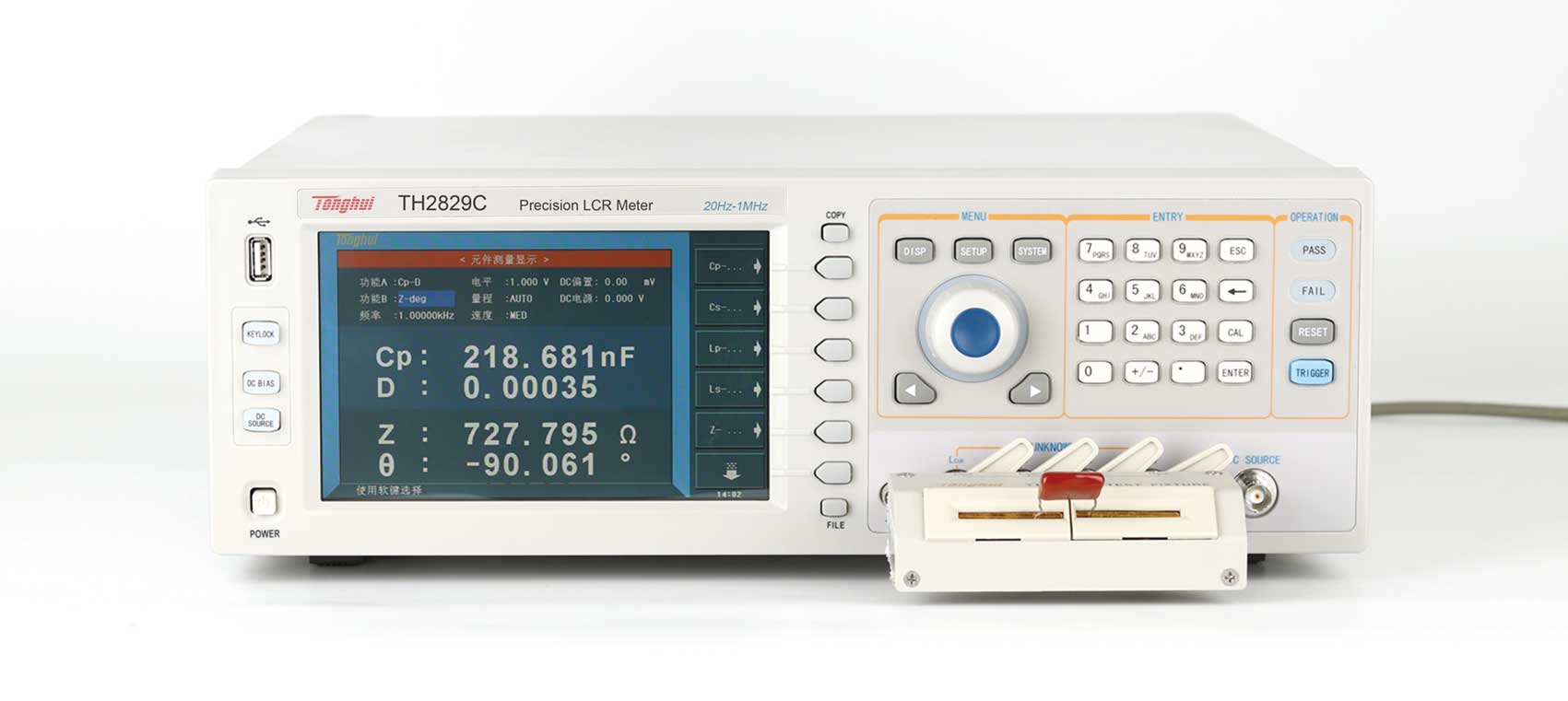

同惠TH2829C 自動元件分析儀
同惠TH2829C 自動元件分析儀
TH2829C
￥29,790.00
同惠TH2829C 自動元件分析儀產品詳細規格
測試頻率: 20Hz- 1MHz,分辨率: 1mHz
基本精度: 0.05%
測試速度: 9ms/次
壓電陶瓷、聲波換能器等器件的阻抗分析與測試
連續曲線掃描/圖形分析功能
可同時顯示四種測量參數
800XRGBX480 7寸IFT LCD顯示器
內置100組LCRZ設定文件
GIF圖像、CSV數據文件USB存儲器直接存儲

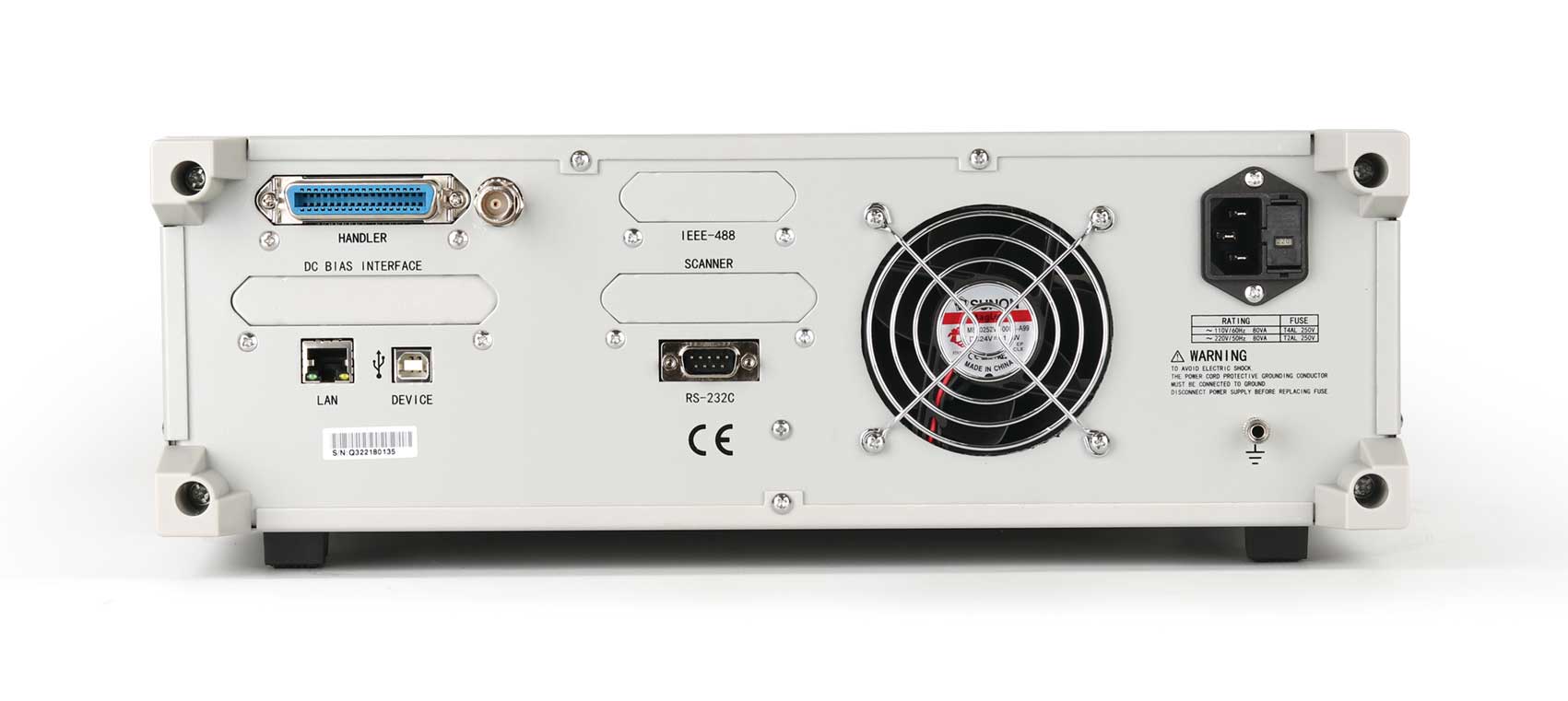

HANDLER、USB、 LAN 、RS232C、 GPIB (選件) DCI接口
信號源選擇10V/100ma可編程 AC測試電平
10V /100mA可編程DC偏置電源10V/50m&獨 立DC電壓源
1A直流偏置電流源(選配) 120A外部偏流源(選配)
多201點列表掃描
同惠憑借強大的阻抗測試技術和豐富的研發經驗，不斷推出新的阻抗測試產品---TH2829系列自動元件分析儀是我公司推出的又一力作。
TH2829系列自動元件分析儀應用高速處理器和新的軟件系統，使其擁有更高的測試速度、更全面的分析功能和友好的人機交互體驗。精心設計的測量電路和優化的算法，進一步提升了低D值電容和高Q值電感的測試穩定性。儀器提供的10V交流測試電平、10V/100mA偏置電源和獨立的10V/50mA DC電源，使本儀器可更方便地應用于各種無源/有源器件的測試。雙主副參數顯示、增強的顯示系統設計、多達201點的列表掃描、多種參數的圖形分析能力，使儀器能滿足用戶多的應用需求。
得益于新一代處理器的應用，使儀器具有了更強大的數據處理能力，可將測試結果方便地存儲于U盤或通過多種接口上傳至上位PC或網絡，推進測試自動化，提高測試效率。本系列測試頻率為：20Hz-1MHz。具有0.05%的測試準確度、9ms/次的測試速度。儀器配有HANDLER、USB、LAN、RS232C 、DCI、GPIB（選配）等豐富的接口，無不彰顯豐富的資源，將帶給客戶較好的體驗。
TH2829系列元件分析儀可完全適用于各種工業和標準的測試要求。
功能特點
A. 多參數同時測量顯示
TH2829系列數字電橋在一個測試周期內可同時測量阻抗元件的四個參數，包括兩個主參數和兩個副參數，并且在同一界面可同時顯示4個參數的測試值。
B. 高穩定性和高一致性
C. 高速度
D. 功能與界面
E. 材料介電常數測試
配合材料測試夾具TH26077以及上位機軟件可方便、的測量材料在不同頻率下的介電常數。
F. 選配附件
A. 上位機軟件
a) 通用上位機軟件
測試方式：
文件保存：
硬件連接方式：RS232C、USB、GPIB、LAN
數據圖像保存格式：TXT、XLS、MDB、CSV、BMP、JPG、PNG
其它功能：自動記錄、設置文件保存、用戶管理等
b) 壓電陶瓷上位機軟件
分析設置：
分析結果：
C) 阻抗分析軟件（等效電路分析軟件）
現實生活中不同類型的器件可以被等效成簡單的3-4個器件組成的電路模型。阻抗分析儀上位機提供了7種基本的電路模型用于等效這些器件。本軟件還提供了自動匹配功能，即如果被測件為黑盒時，本軟件自動匹配與之的模型并進行參數的計算。您可以通過仿真的等效電路參數值的阻抗擬合曲線與實際測量的阻抗曲線進行對比，還可以通過您輸入的參數按照您選擇的模型進行擬合。此功能等效的電路模型可以直接輸出成TXT文檔方便用戶保存使用。
■ 無源元件:
電容器、電感器、磁芯、電阻器、壓電器件、變壓器、芯片組件和網絡元件等的阻抗參數評估和性能分析
■ 半導體元件:
LED驅動集成電路寄生參數測試分析；變?nèi)荻O管的C-VDC特性;晶體管或集成電路的寄生參數分析
■ 其它元件:
印制電路板、繼電器、開關、電纜、電池等的阻抗評估
■ 介質材料:
塑料、陶瓷和其它材料的介電常數和損耗角評估
■ 磁性材料:
鐵氧體、非晶體和其它磁性材料的導磁率和損耗角評估
■ 半導體材料:
半導體材料的介電常數、導電率和C-V特性液晶材料：液晶單元的介電常數、彈性常數等C-V特性
|
型號 |
TH2829A |
TH2829C |
||
|
顯示器 |
800×RGB×480 7寸TFT LCD顯示器 |
|||
|
測試信號 |
頻率 |
20Hz—300kHz |
20Hz—1MHz |
|
|
小分辨率 |
1mHz，5位頻率輸入 |
|||
|
準確度 |
0.01% |
|||
|
AC 電平 |
測試信號電壓范圍 |
5mV—10Vrms |
||
|
電壓小分辨率 |
100μV，3位輸入 |
|||
|
準確度 |
ALC ON |
10% x設定電壓 + 2mV |
||
|
ALC OFF |
6% x設定電壓 + 2mV |
|||
|
測試信號電流范圍 |
50μA—100mA |
|||
|
電流小分辨率 |
1μA，3位輸入 |
|||
|
準確度 |
ALC ON |
10% x設定電流 + 20μA |
||
|
ALC OFF |
6% x設定電壓 + 20μA |
|||
|
DC 偏置電壓源 |
電壓 / 電流范圍 |
0V— ±10V / 0mA—±100mA |
||
|
分辨率 |
0.5mV / 5μA |
|||
|
電壓準確度 |
1% x設定電壓 + 5mV |
|||
|
ISO ON |
用于電感、變壓器加偏置測試 |
|||
|
AC源內阻 |
ISO ON |
100Ω |
||
|
ISO OFF |
30Ω、50Ω、100Ω可選 |
|||
|
DCR源內阻 |
30Ω、50Ω、100Ω可選 |
|||
|
DC 電壓源 |
電壓 / 電流范圍 |
0V— ±10V / 0mA—±50mA |
||
|
分辨率 |
1mV |
|||
|
電壓準確度 |
1% x設定電壓 + 5mV |
|||
|
輸出電阻 |
100Ω |
|||
|
LCR測試參數 |
|Z|, |Y|, C, L, X, B, R, G, D, Q, θ, DCR, Vdc-Idc |
|||
|
測試頁面參數顯示 |
兩組主、副參數，第二組參數可ON/OFF；多種參數連續掃描圖形分析 |
|||
|
基本測量準確度 |
LCR測試參數 |
0.05% |
||
|
校準條件 |
預熱時間：≥30分鐘；環境溫度：23±5oC； 信號電壓：0.3Vrms-1Vrms；清“0”：OPEN、SHORT后；測試電纜長度：0 m |
|||
|
測量時間(≥10 kHz) |
快速: 9 ms /次 中速: 67 ms/次慢速: 187 ms/次另加顯示字符刷新時間 |
|||
|
LCR參數顯示范圍 |
| Z | , R , X, DCR |
0.00001Ω — 99.9999MΩ |
||
|
|Y|, G, B |
0.00001μs — 99.9999s |
|||
|
C |
0.00001pF — 9.99999F |
|||
|
L |
0.00001μH — 99.9999kH |
|||
|
D |
0.00001 — 9.99999 |
|||
|
Q |
0.00001 — 99999.9 |
|||
|
θ (DEG) |
-179.999o — 179.999o |
|||
|
θ (RAD) |
-3.14159 — 3.14159 |
|||
|
Δ% |
-999.999% — 999.999% |
|||
|
等效電路 |
串聯, 并聯 |
|||
|
量程方式 |
自動, 保持 |
|||
|
觸發方式 |
內部, 手動, 外部, 總線 |
|||
|
平均次數 |
1－256 |
|||
|
校準功能 |
開路, 短路全頻、點頻校準，負載校準 |
|||
|
數學運算 |
直讀, ΔABS, Δ% |
|||
|
延時時間設定 |
0 -- 999, 小分辨率100us |
|||
|
比較器功能
|
10檔分選，BIN1～BIN9、NG、AUX |
|||
|
檔計數功能 |
||||
|
PASS、FAIL前面板LED顯示 |
||||
|
列表掃描 |
·多201點列表掃描，可單獨對頻率、AC電壓/電流、 內/外DC偏置電壓/電流、獨立DC源 電壓進行列表掃描測試。每掃描點可 單獨分選 |
|||
|
圖形分析 |
·可對頻率、AC電平、DC偏置等進行 圖形掃描分析。 ·設定掃描起始點、終止點，每次掃描點數。 ·顯示值、小值，讀取選擇的 任意掃描點值。 ·可選擇將掃描圖形存貯于儀器內部 或外部USB 存儲器。 |
|||
|
內部非易失性存儲器 |
100組LCRZ儀器設定文件記憶 |
|||
|
外部USB存儲器 |
GIF圖像、CSV數據文件LCRZ儀器設定文件記憶測試數據USB存儲器直接存儲 |
|||
|
接口 |
1A偏流源 |
可內部安裝1A直流偏置電流源（選件） |
||
|
I/O接口 |
HANDLER，從儀器后面板輸出 |
|||
|
串行通訊接口 |
USB、RS232C |
|||
|
并行通訊接口 |
GPIB接口（選件） |
|||
|
網絡接口 |
LAN |
|||
|
存儲器接口 |
USB HOST（前面板） |
|||
|
通用技術參數 |
||||
|
工作溫度, 濕度 |
0℃－40℃, ≤ 90%RH |
|||
|
電源要求 |
電壓 |
99V－121V，198V－242V AC |
||
|
頻率 |
47Hz－63Hz |
|||
|
功耗 |
80VA |
|||
|
體積(W×H×D) |
400mm × 132mm × 385mm |
|||
|
重量 |
約13 kg |
|||
基本準確度因子曲線：
注：測試信號電平： 0.3Vrms – 1Vrms
上部數值（無括號的數值）適用于中速和慢速，下部數值（括號中的數值）適用于快速。
