同惠TH6213 雙范圍可編程線性直流電

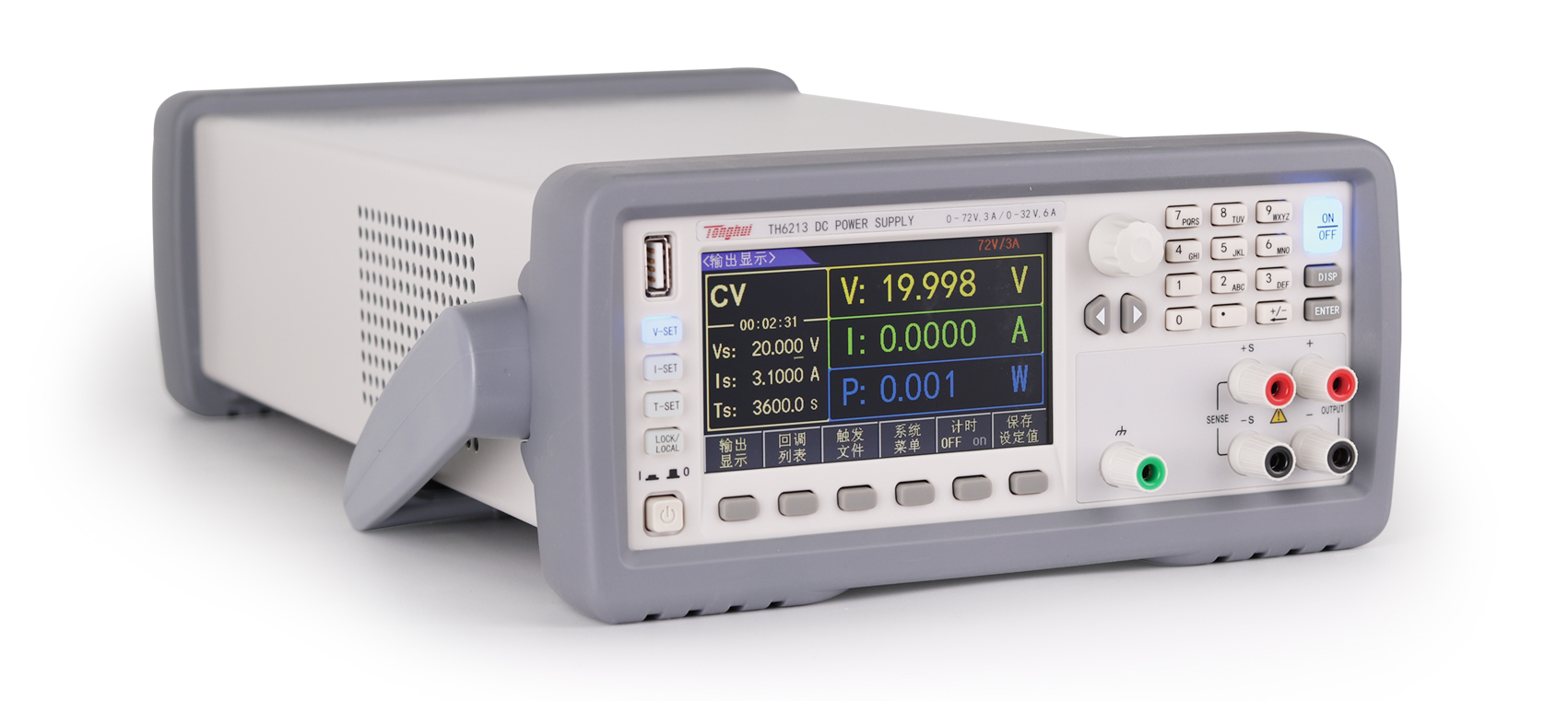

同惠TH6213 雙范圍可編程線性直流電源
TH6213
￥3,100.00
同惠TH6213 雙范圍可編程線性直流電源產品詳細規格
TH6200系列雙范圍可編程直流電源涵蓋了五個型號（80W-216W），每臺電源都具有雙電壓、雙電流輸出范圍的功能，實現一臺單機可當作兩臺不同的單機使用。
TH6200系列電源均為線性、程控輸出設計，因此該系列電源具有紋波小、噪聲低、精度高、穩定性強的性能。全系列采用4.3寸TFT LED顯示屏，有設置與輸出參數同屏顯示，使用起來更加直觀。UI設計方面儀器采用菜單化操作，軟鍵、旋鈕控制及輸入?yún)?shù)，使用起來方便快捷，能很好的適應產線快速操作以及高校、實驗室的應用需求。
TH6200系列還具有強大的可編輯能力。儀器可保存10個測試文件，每個測試文件可編輯100個測試步驟，當需要時可一鍵調取，并且支持測試文件循環輸出。

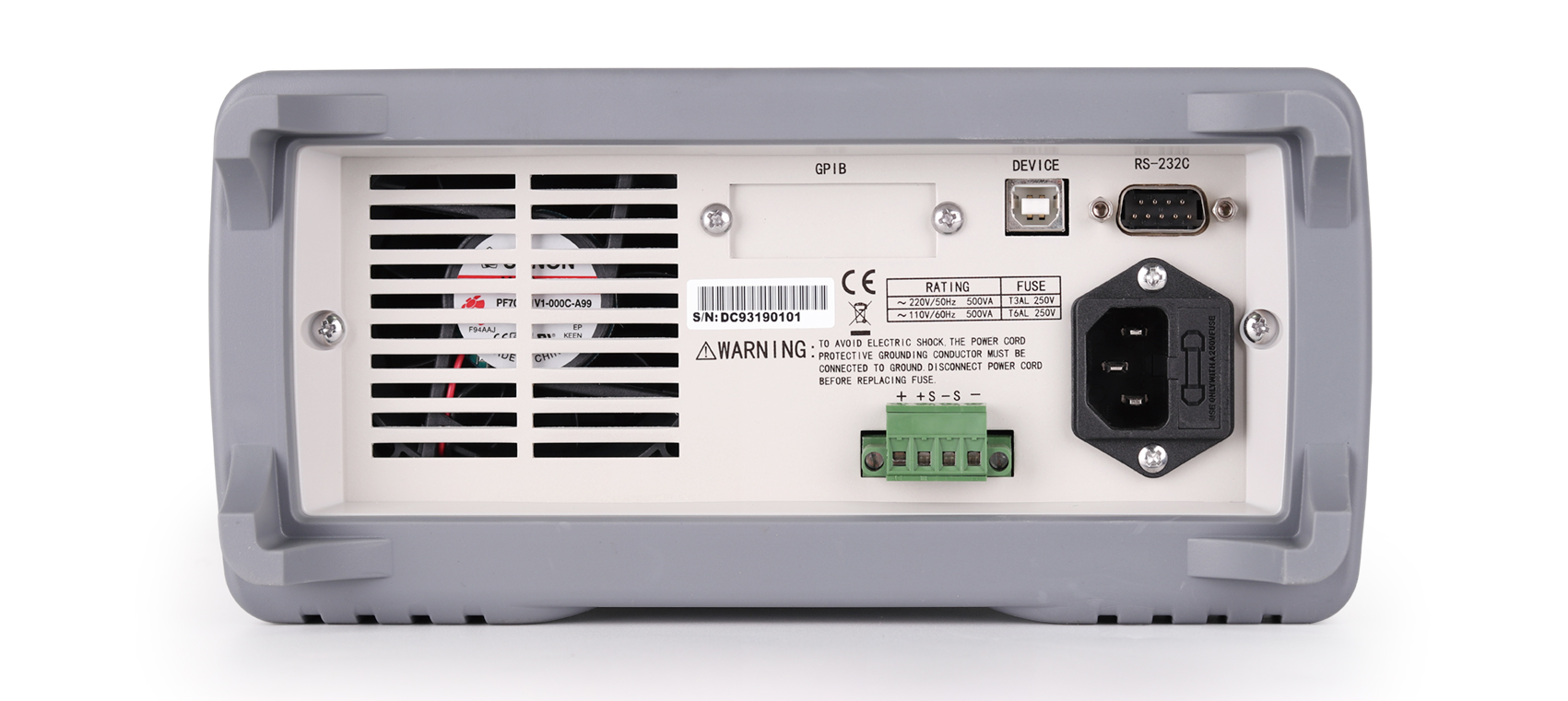

TH6200系列標配了RS232、USB HOST和USB DEVICE接口，可選配GPIB接口,支持SCPI和MODBUS通訊協議，可方便地選購上位機軟件或者自行編輯以滿足系統集成的需要。小體積、標準機箱尺寸加上前后面板都可輸出的設計特點，使得TH6200系列電源可以方便地集成在標準機柜里面。
功能特點
A. 雙范圍輸出
TH6200系列電源具有兩個電壓、電流輸出范圍，客戶可根據實際需求選擇高電壓輸出或者高電流輸出。
B. 便于自動化集成
TH6200系列電源前后面板都可以輸出，具有1/2標準機箱尺寸，配備齊全的通訊接口，支持SCPI和MODBUS通訊協議，使其可以方便的集成于自動化系統上。
C. 遠端補償功能
當儀器輸出電流較大、導線細長阻值較大，儀器輸出端到被測件的導線上會分得較大電壓，造成被測件兩端實際電壓小于儀器輸出電壓。使用遠端補償功能可以補償測試線上的壓降，保證被測件兩端電壓為實際設置的輸出電壓。
D. 人性化設計

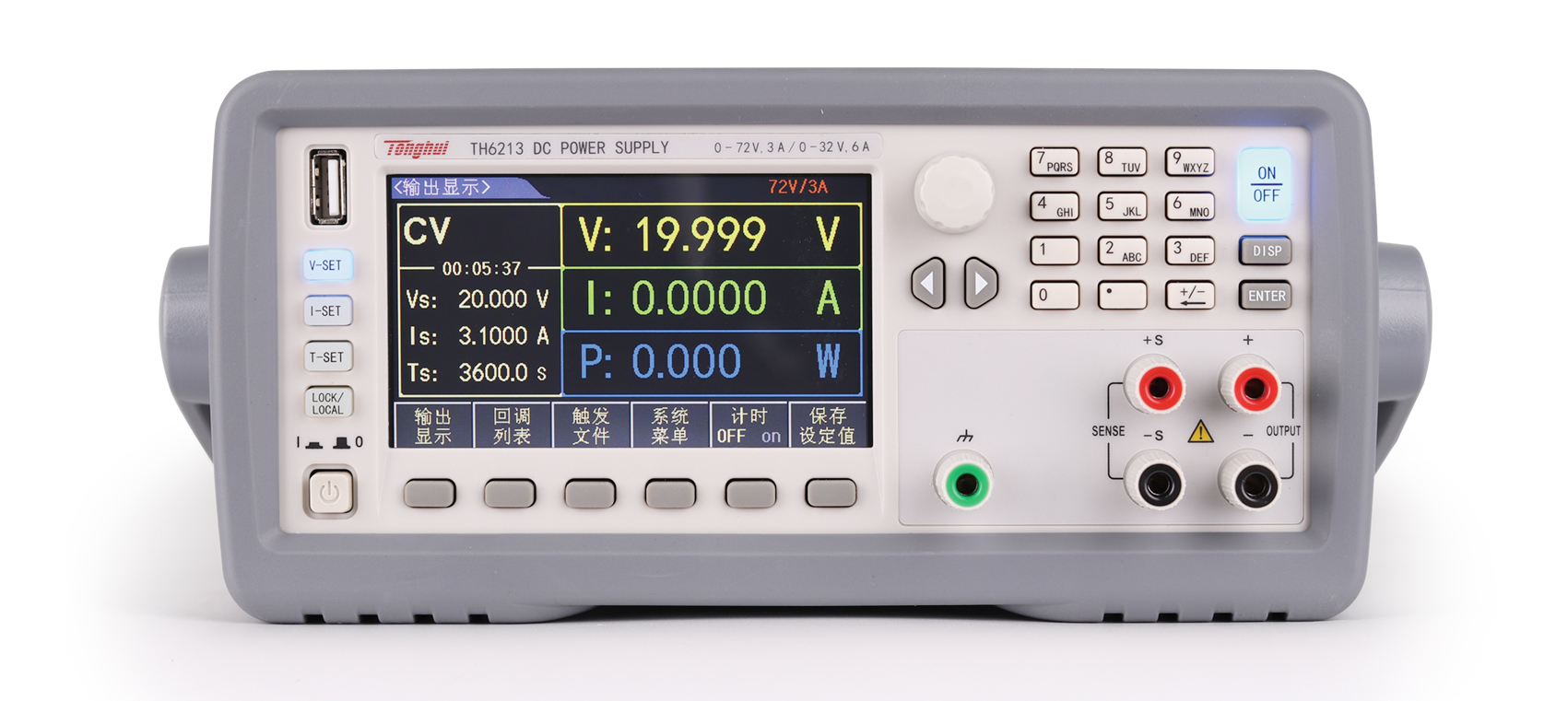

TH6200全系列配備4.3寸TFT LCD顯示屏，有設置參數和輸出參數同時顯示在同一屏幕中。屏幕左側對應于參數設置區域配備了電壓、電流、時間快速設置按鈕，使用起來更加方便、直觀。數字編碼旋鈕、數字鍵盤可快速準確地輸入設置參數，避免了電位器調節帶來的效率低下和不問題，輸出切斷開關可有效保護被測件和儀器本身。
E.強大的編輯能力
儀器回調列表中可儲存100組狀態數據，每組數據可設置電壓值、電流值、過保電壓和過保電流，需要時可在回調列表中直接調用（如圖E-1）。儀器還設計了10個觸發文件的快速調用功能（如圖E-2），每個觸發文件包含100個觸發步驟(如圖E-3)。每個觸發步驟可編輯輸出電壓、輸出電流、輸出時間，每個測試文件可編輯循環輸出的次數。當收到觸發信號時，電源按照測試文件的順序執行輸出任務,并且在<觸發輸出>頁面顯示輸出狀態（如圖E-4）。
F. 數據記錄功能
TH6200還可以記錄輸出電壓、輸出電流和時間數據，數據采樣率約為100ms左右,采集結束后以excel表格形式保存于U盤中，便于后期數據分析。
■ 研發和設計驗證通用測試
■ 生產線工作臺常規測試、維修
■ 自動化設備集成測試
■ 太陽能光伏模擬測試
■ 新動力汽車模擬測試
■ 教學實驗室
|
型號 |
TH6201 |
TH6202 |
TH6203 |
TH6212 |
TH6213 |
|||||||
|
額定輸出(0℃-40℃) |
通道/范圍 |
范圍1 |
范圍2 |
范圍1 |
范圍2 |
范圍1 |
范圍2 |
范圍1 |
范圍2 |
范圍1 |
范圍2 |
|
|
電壓 |
0-20V |
0-8V |
0-32V |
0-15V |
0-72V |
0-32V |
0-32V |
0-15V |
0-72V |
0-32V |
||
|
電流 |
0-5A |
0-10A |
0-3A |
0-6A |
0-1.5A |
0-3A |
0-6A |
0-12A |
0-3A |
0-6A |
||
|
功率 |
100W |
80W |
96W |
90W |
108W |
96W |
192W |
180W |
216W |
192W |
||
|
負載調整率±(% 輸出＋偏置) |
電壓 |
≤0.01% + 4mV |
≤0.01% + 3mV |
≤0.01% + 3mV |
≤0.01% + 6mV |
≤0.01% + 5mV |
||||||
|
電流 |
≤0.01% + 2mA |
≤0.01% + 5mA |
≤0.01% + 4mA |
|||||||||
|
電源調整率±(% 輸出＋偏置) |
電壓 |
≤0.01% + 4mV |
≤0.01% + 3mV |
≤0.01% + 3mV |
≤0.01% + 6mV |
≤0.01% + 5mV |
||||||
|
電流 |
≤0.01% + 2mA |
≤0.01% + 5mA |
≤0.01% + 4mA |
|||||||||
|
編程分辨率 |
電壓 |
1mV |
||||||||||
|
電流 |
0.1mA |
|||||||||||
|
回讀分辨率 |
電壓 |
1mV |
||||||||||
|
電流 |
0.1mA |
|||||||||||
|
年精度(25℃± 5℃）±(% 讀數＋偏置) |
編程 |
電壓 |
≤0.04% + 8mV |
|||||||||
|
電流 |
≤0.1% + 5mA |
|||||||||||
|
回讀 |
電壓 |
≤0.04% + 8mV |
||||||||||
|
電流 |
≤0.1% + 5mA |
|||||||||||
|
紋波和噪聲(20Hz-20MHz) |
差模電壓 |
≤3mVp-p/1mVrms |
≤3.5mVp-p/1mVrms |
≤3mVp-p/1mVrms |
≤4mVp-p/1mVrms |
|||||||
|
差模電流 |
＜9mArms |
＜7mArms |
＜6mArms |
≤0mArms |
≤8mArms |
|||||||
|
共模電流 |
<1.5μArms |
|||||||||||
|
瞬態響應 |
＜50uS (在輸出電流從滿度變化到半滿度，或從半滿度變化到滿度時，輸出恢復到75mV內的時間) |
＜50uS (在輸出電流從滿度變化到半滿度，或從半滿度變化到滿度時，輸出恢復到120mV內的時間) |
＜50uS (在輸出電流從滿度變化到半滿度，或從半滿度變化到滿度時，輸出恢復到75mV內的時間) |
|||||||||
|
上升時間 (10% — 90%) |
＜90ms |
＜120ms |
＜180ms |
|||||||||
|
下降時間 (90% — 10%) |
＜150ms |
＜200ms |
＜250ms |
＜350ms |
|
|||||||
|
串并聯設定值精度 |
電壓 |
------ |
||||||||||
|
電流 |
------ |
|||||||||||
|
計時器 |
0.1～99999.9秒 |
|||||||||||
|
存儲 |
10組觸發輸出,每組100個步驟；100組設定記憶 |
|||||||||||
