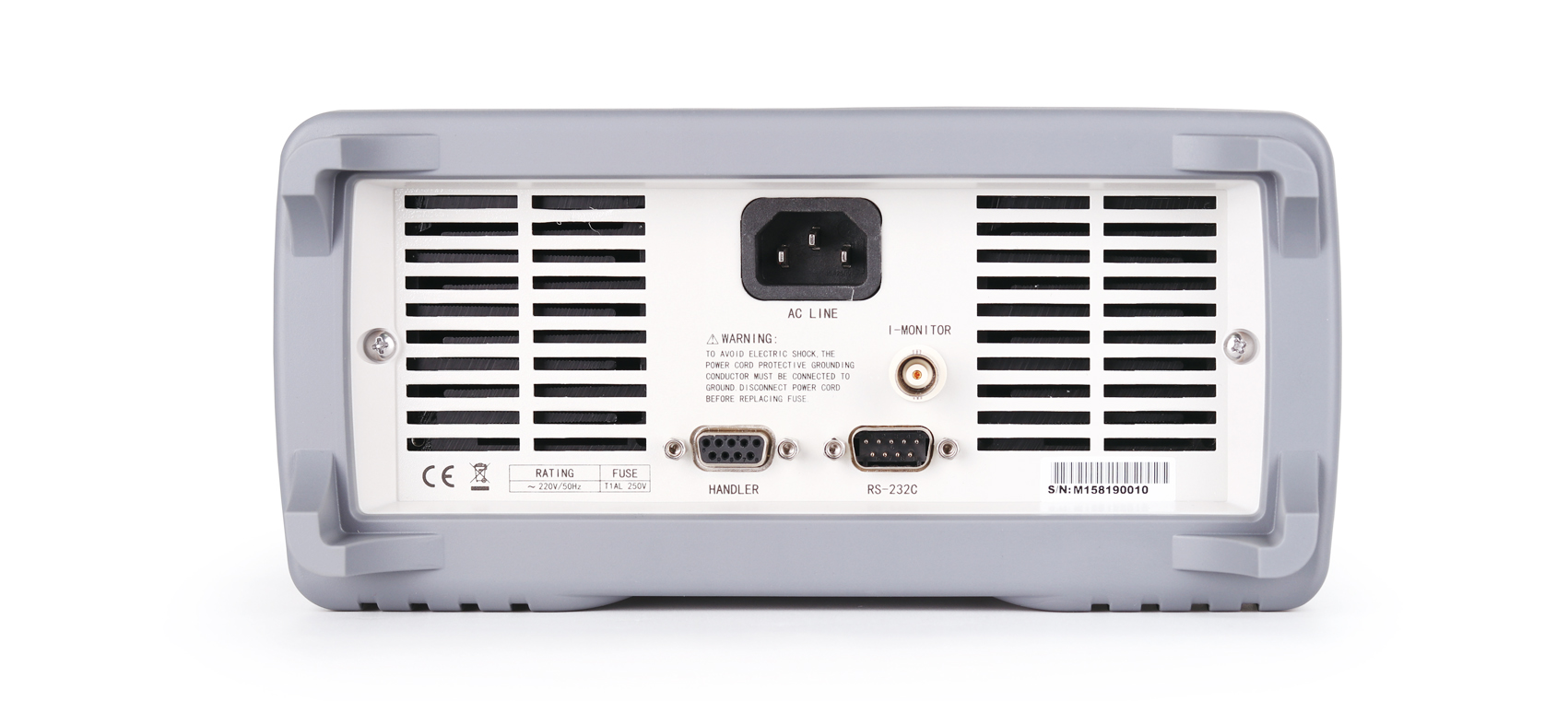

同惠TH8412 可編程直流電子負載
同惠TH8412 可編程直流電子負載
TH8412
￥4,180.00
同惠TH8412 可編程直流電子負載產品詳細規格
TH8400系列是一款高精度、高智能、易操作的直流電子負載。該系列儀器集合了多種測試功能，性能優越，并且采用液晶屏顯示，顯示明了，操作菜單化，快捷方便，能很好的適應生產現場快速操作需要以及實驗室高度高穩定度的需要。
功能特點
常規模式（4種）
CC 恒定電流模式
不管電壓是否改變，電子負載始終消耗恒定的電流。
CR 恒定電阻模式
電子負載等效為恒定電阻，負載隨電壓的變化線性改變電流。
CV 恒定電壓模式
電子負載按照設定的電壓值，以調整拉載電流的方式控制電源輸出的電壓。
CP 恒定功率模式
電子負載等效為恒定電阻，負載隨電壓的變化線性改變電流。
高級模式（12種）
DYN 動態負載模式
高達25kHz的動態測試頻率可用來測試電源帶寬范圍內的動態特性，可設置兩個電流位準，兩個電流位準分別持續的時間，上升斜率，下降斜率，重復次數。此功能可用于測試D/D轉換器與電池的瞬間大電流耐受程度。
SWP 動態頻率掃描模式
電子負載提供一種可編程的動態頻率掃描，以變頻找出壞情況的待測物電壓。動態頻率掃描需要設置兩個電流位準，起始頻率，終止頻率，步階頻率，持續時間，上升斜率，下降斜率。操作時，電子負載會在設定的持續時間內，以設定的頻率拉載電流。頻率可達25kHz，用以捕捉被測電源惡劣情況下的Vp+、Vp-以及相應的Fp+、Fp-。
CR-LED 模擬LED測試模式
通過設置發光二級管的導通電壓和電阻，可以真實的模擬LED的實際帶載特性，避免了常規的恒定電阻模式（CR）下電壓電流不穩定產生的震蕩情況，從而檢測LED電源的真實帶載情況。
BATT 電池測試模式
負載測試電池性能，放電條件支持CC、CR及CP三種方式，通過設定電壓、時間、電流容量或功率容量四種條件讓電子負載停止拉載，確保電池不會過度放電而損壞。
負載效應測試
負載將在低準位拉載電流（Imin）、高準為拉載電流（Imax）和正常工作電流（Inormal）下進行帶載，并分別持續一段預設的時間（Delay），然后記錄下不同載荷下的電壓值，測量并顯示被測電源的負載調整率（Regulation）、ΔV及電源內阻（Rs）。
TIME 時間量測模式
在 0s至100000s范圍內測量觸發條件開始到觸發條件截止的時間。可應用于電池的充、放電試驗等類似應用。
OVPT 過電壓保護測試模式
負載捕捉輸入電壓峰值點及下降沿，并在下降沿時刻的預設電平(Vtrig)處觸發，則此電壓峰值便是被測電源的過壓保護點，而峰值時刻到觸發時刻的時間間隔，便是被測電源的OVP 響應時間（Tovp），Tovp 量測精度 2us。
OCPT 過電流保護測試模式
電子負載拉載階梯上升的電流，以測試電源在過載情況下的輸出電壓是否低于觸發電壓，進而判斷電源的輸出保護功能是否正常。
OPPT 過功率保護測試模式
電子負載拉載階梯上升的功率，以測試電源在過載情況下的輸出電壓是否低于觸發電壓，進而判斷電源的輸出保護功能是否正常。
LIST 列表測試模式
LIST 模式可以準確高速的完成復雜的任意電流變化模式，完成多準位電流帶載的精密測試。通過編輯每一步的拉載值、持續時間、斜率和重復次數，生成多種復雜序列，滿足復雜的測試需求。
主要應用于模擬電池放電拉載電流、筆記本電腦拉載電流、電動汽車?yán)d電流、兩個電流位準以上的動態電流。
AUTO 自動測試模式
AUTO 模式可以準確的模擬生產線的自動測試流程，完成多步驟的精密測試，可以幫客戶大大的節約成本。每一個步驟都可以設定不同的模式，通過編輯每一步的拉載值、持續時間、上升斜率、下降斜率以及電流電壓功率的上下限，可以判斷每一步是否合格。
B.可編程的加載電流變化率
用戶可根據應用場合設置電流加載時的變化速率。如果設置速率,在以下情況下速率會發生作用。
◎更改設定值改變電流值時（包括各種高級功能）。
◎因加載電流值而發生變化時。
C.可編程軟啟動功能
軟啟動功能可以用來設置負載電流的上升時間。啟動時間在10μs到500ms之間連續可調。
此功能可用于防止被測物因負載電流急劇上升而造成輸出不穩定的情況，也可用于避免電源因過電流保護而延時啟動的情況。
D.短路功能
獨立短路測試功能，支持任何功能模式下進行短路測試，實現與其他功能的無縫銜接。當儀器進入短路測試時，儀器按當前量程的電流加載。
■ 電源類
充電器，開關電源，通訊電源，LED驅動，手機電池，充電寶等
■ 新能源
太陽能電池，新動力汽車，電動自行車
■ 電子電力元器件
保險絲/接插件/繼電器/傳感器
■ 自動化設備集成測試
|
型號 |
TH8401 |
TH8402 |
TH8402A |
TH8403 |
TH8404 |
TH8405 |
TH8411 |
TH8412 |
|||||||||
|
額定參數 |
功率 |
175W |
350W |
350W |
1000W |
1500W |
2000W |
175W |
350W |
||||||||
|
電壓 |
0~15V |
0~150V |
0~15V |
0~150V |
0~15V |
0~150V |
0~15V |
0~150V |
0~15V |
0~150V |
0~15V |
0~150V |
0~50V |
0~500V |
0~50V |
0~500V |
|
|
電流 |
0~3A |
0~30A |
0~3A |
0~30A |
0~6A |
0~60A |
0~3A |
0~120A |
“0~3A |
0~180A |
0~6A |
0~240A |
0~1.5A |
0~15A |
0~3A |
0~30A |
|
|
小操作電壓 |
1.5V@30A |
1.2V@30A |
1.5V@60A |
1.5V@120A |
1.2V@180A |
1.5V@240A |
1.8V@15A |
3V@30A |
|||||||||
|
小上升時間 |
20uS |
||||||||||||||||
|
CV模式 |
范圍 |
0~15V |
0~150V |
0~15V |
0~150V |
0~15V |
0~150V |
0~15V |
0~150V |
0~15V |
0~150V |
0~15V |
0~150V |
0~50V |
0~500V |
0~50V |
0~500V |
|
分辨率 |
1mV |
10mV |
1mV |
10mV |
1mV |
10mV |
1mV |
10mV |
1mV |
10mV |
1mV |
10mV |
1mV |
10mV |
1mV |
10mV |
|
|
精度 |
0.05%+0.05%FS |
||||||||||||||||
|
CC模式 |
范圍 |
0~3A |
0~30A |
0~3A |
0~30A |
0~6A |
0~60A |
0~3A |
0~120A |
0~3A |
0~180A |
0~6A |
0~240A |
0~1.5A |
0~15A |
0~3A |
0~30A |
|
分辨率 |
0.1mA |
1mA |
0.1mA |
1mA |
0.1mA |
1mA |
0.1mA |
1mA |
0.1mA |
1mA |
0.1mA |
1 mA |
0.1mA |
1mA |
0.1mA |
1mA |
|
|
精度 |
0.05%+0.05%FS |
||||||||||||||||
|
CR模式 |
范圍 |
0.05Ω~20kΩ |
0.05Ω~20kΩ |
0.03Ω~15kΩ |
0.02Ω~30kΩ |
0.02Ω~20kΩ |
0.01Ω~15kΩ |
0.02Ω~50kΩ |
0.1Ω~50kΩ |
||||||||
|
分辨率 |
0.05Ω |
0.05Ω |
0.1Ω |
||||||||||||||
|
精度 |
1% |
1% |
|||||||||||||||
|
CP模式 |
范圍 |
0~175W |
0~350W |
0~350W |
0~175W |
0~350w |
0~350w |
0~175W |
0~350w |
||||||||
|
分辨率 |
10mW |
10mW |
10mW |
10mW |
10mW |
10mW |
10mW |
10mW |
|||||||||
|
精度 |
0.5%+0.1%FS |
||||||||||||||||
|
動態模式 |
范圍 |
20 us ~ 60S |
|||||||||||||||
|
分辨率 |
2 us |
||||||||||||||||
|
精度 |
2uS+100ppm |
||||||||||||||||
|
上升率 |
0.6A/ms~1.5A/ μS |
0.6A/ms~1.5A/ μS |
1.2A/ms~3A/μS |
2.4A/ms~6A/μS |
3.6A/ms~9A/μS |
4.8A/ms~12A/μS |
0.3A/ms~0.75A/ μs |
0.6A/ms~1.5A/μs |
|||||||||
|
電壓測量 |
范圍 |
0~15V |
0~150V |
0~15V |
0~150V |
0~15V |
0~150V |
0~15V |
0~150V |
0~15V |
0~150V |
0~15V |
0~150V |
0~50V |
0~500V |
0~50V |
0~500V |
|
分辨率 |
1mV |
10mV |
1mV |
10mV |
1mV |
10mV |
1mV |
10mV |
1mV |
10mV |
1mV |
10mV |
1mV |
10mV |
1mV |
10mV |
|
|
精度 |
0.08%+0.05%FS |
||||||||||||||||
|
電流測量 |
范圍 |
0~3A |
0~30A |
0~3A |
0~30A |
0~3A |
0~30A |
0~3A |
0~120A |
0~3A |
0~180A |
0~6A |
0~240A |
0~1.5A |
0~15A |
0~3A |
0~30A |
|
分辨率 |
0.1mA |
1mA |
0.1mA |
1mA |
0.1mA |
1mA |
0.1mA |
1mA |
0.1mA |
1mA |
0.1mA |
1mA |
0.1mA |
1mA |
0.1mA |
1mA |
|
|
精度 |
0.08%+0.05%FS |
||||||||||||||||
|
紋波測量 |
范圍 |
0~15V |
0~150V |
0~15V |
150V |
0~15V |
150V |
0~15V |
0~150V |
0~15V |
0~150V |
0~15V |
0~150V |
0~50V |
0~500V |
0~50V |
0~500V |
|
帶寬 |
250kHZ |
||||||||||||||||
|
精度 |
0.1% |
||||||||||||||||
|
保護功能 |
過壓保護(OVP) 過流保護(OCP) 過功率保護(OPP) |
||||||||||||||||
|
儲存 |
內部20組 |
||||||||||||||||
|
規格 |
|||||||||||||||||
|
體積 (W*H*D) |
350mm*122mm*425mm |
430mm*88mm*529mm |
350mm*122mm*425mm |
||||||||||||||
|
重量 |
3kg |
4.8kg |
3kg |
13kg |
15.5kg |
18kg |
3kg |
4.8kg |
|||||||||
|
電源 |
電源電壓: 220V(1±10%)，電源頻率: 50Hz/60Hz(1±5%)，功耗: <50VA |
||||||||||||||||
|
溫度與濕度 |
0℃～40℃，濕度: < 90%RH
|
||||||||||||||||
